Pintura intumescente ignífuga para cables y bandejas FM y sellos cortafuego BOSS certificados UL

En una instalación de NovaAndino Litio, en la Región de Antofagasta, el contratista Vertex Industrial protegió las bandejas de cables con FIREX EC 43, una pintura intumescente ignífuga para cables y bandejas con aprobación FM, y cerró las pasadas hacia los gabinetes con un sello cortafuego UL formado por la espuma BOSS 813 y la silicona BOSS 816+. Nosotros suministramos los productos y supervisamos la aplicación.

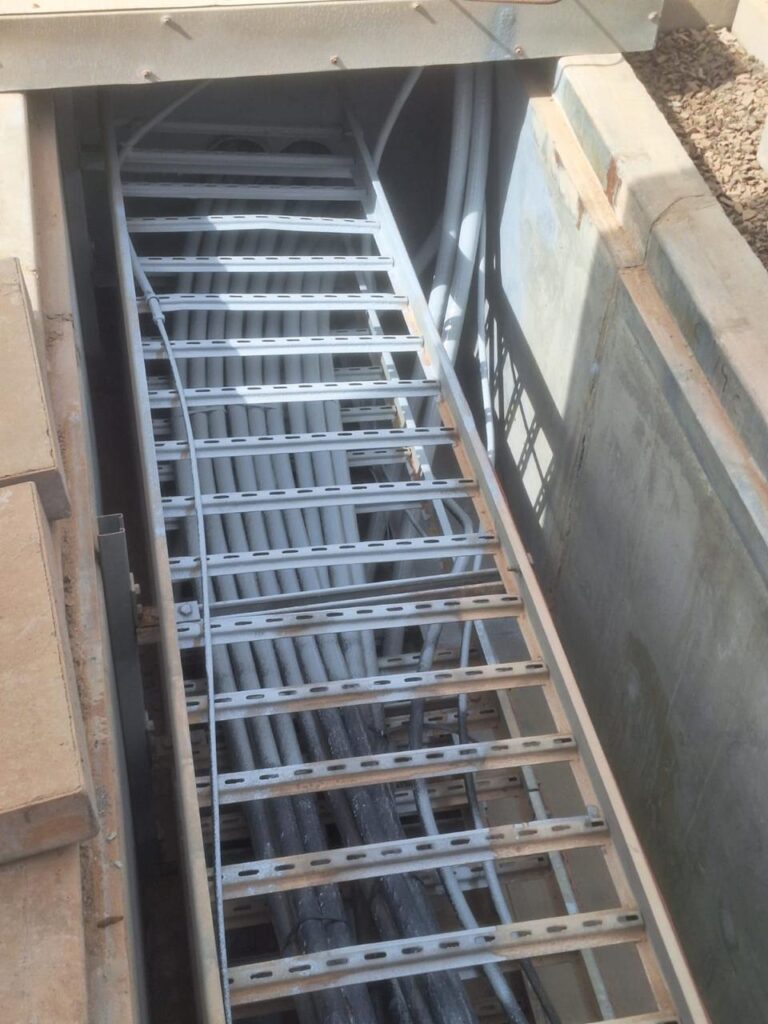

Los cables corren por bandejas tipo escalerilla dentro de canaletas de hormigón y, al final del recorrido, suben y entran por la base de los gabinetes eléctricos. NovaAndino, como mandante, y su aseguradora pedían protegerlos contra incendio.

En una bandeja cargada, un cable que se enciende no se queda solo: la cubierta de los cables vecinos alimenta la llama y el fuego avanza por el tendido. Y donde la bandeja entra al gabinete, una abertura sin sellar deja pasar fuego y humo directo a los equipos. Había que resolver las dos cosas.

Pintura intumescente para cables en canaletas a pleno sol

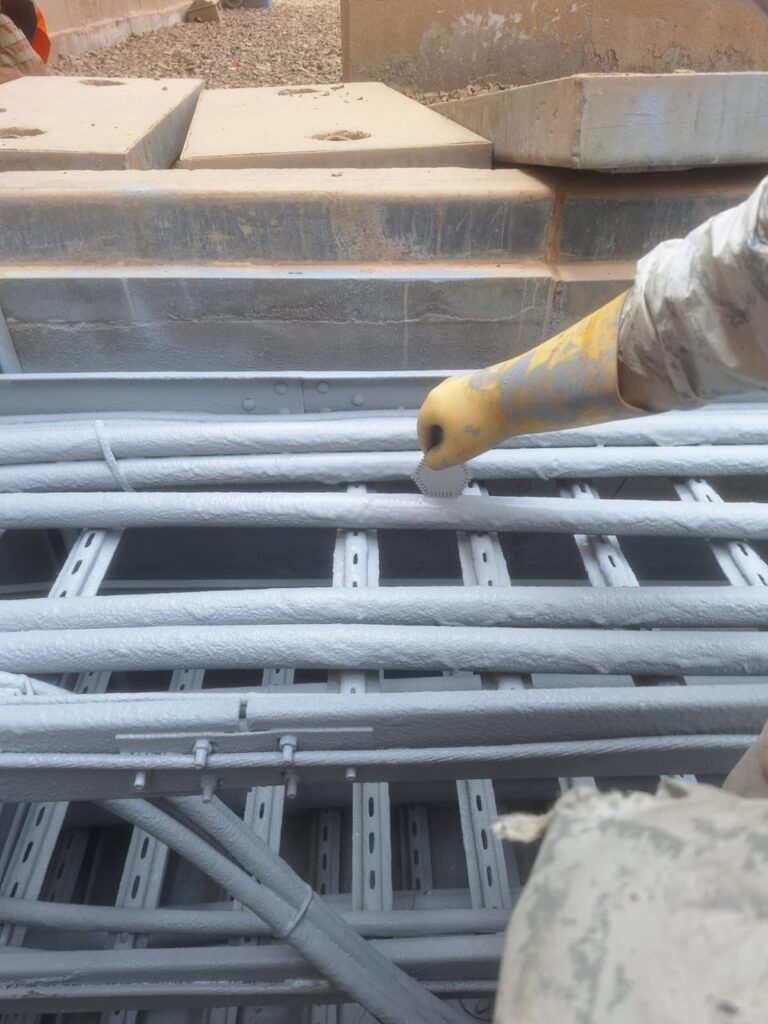

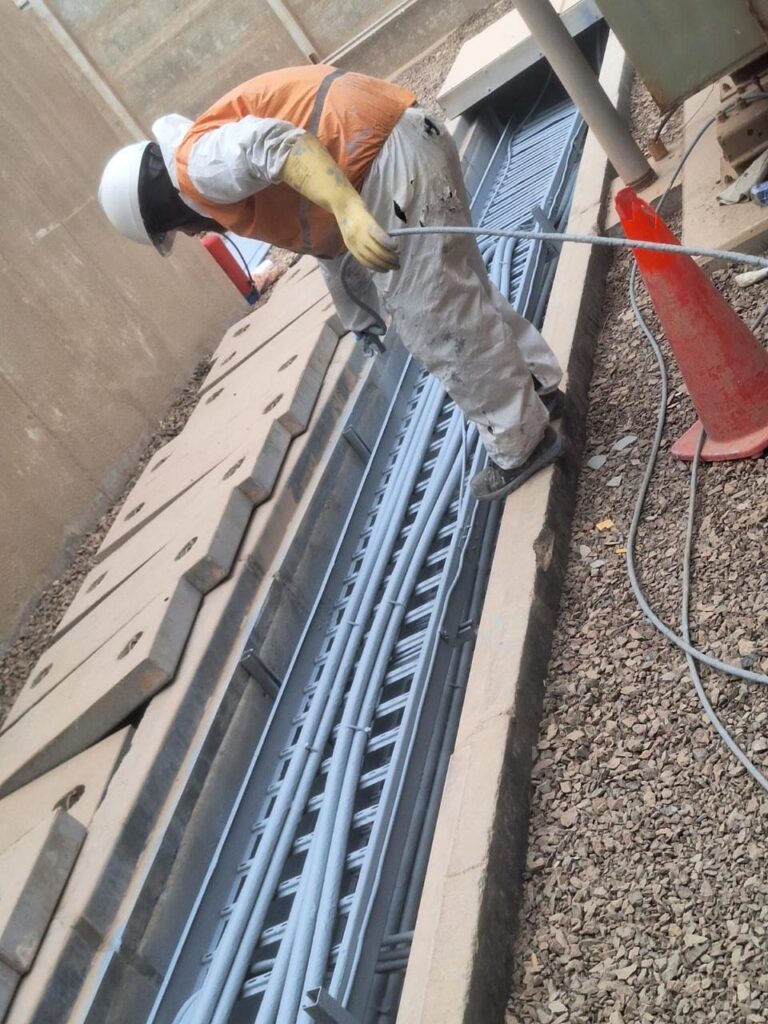

Para llegar a las bandejas hubo que levantar las tapas de hormigón y dejarlas apiladas al costado de cada canaleta, sobre la gravilla. Desde el borde, la cuadrilla de Vertex aplicó a pistola FIREX EC 43, de Stanvac Chemicals, sobre los cables y la escalerilla, con traje desechable y respirador.

FIREX EC 43 es una pintura intumescente base agua y de cuerpo pesado. Frente al fuego se hincha y forma una barrera térmica que frena el avance de la llama por el cable. Tiene aprobación FM 3971 y está ensayada según IEEE 383 e IEC 60332-3-21: en este último, con 0,8 mm de película, la llama avanzó 0,40 m, cuando la norma admite hasta 2,5 m.

Para canaletas a la intemperie sirve saber que superó 14 días de inmersión en agua y que después volvió a pasar los ensayos de fuego. También cumple los ensayos de integridad de circuito de IEC 60331-11 y en combustión libera menos de 0,35 % de gas ácido halógeno según IEC 60754-1, algo que importa cuando el humo puede llegar a una sala eléctrica. Si la estás comparando con otras marcas, en esta entrada la revisamos frente a 3M, Hilti, SpecSeal y Thermalastic.

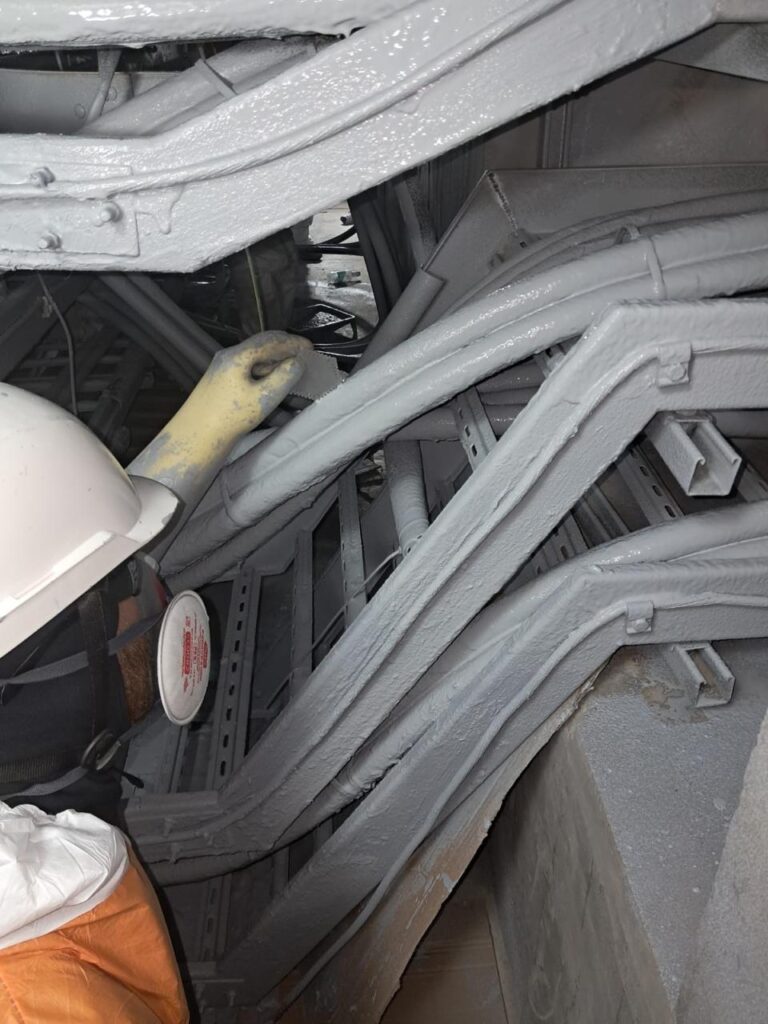

Lo más incómodo fueron los tramos donde varias bandejas se cruzan a distintas alturas, con curvas y bajadas. Ahí el aplicador tenía que meter el brazo entre ellas para llegar a cada cable. En cada tramo, incluidos esos cruces, se fue midiendo el espesor húmedo con peine.

Espuma y silicona cortafuego en las pasadas

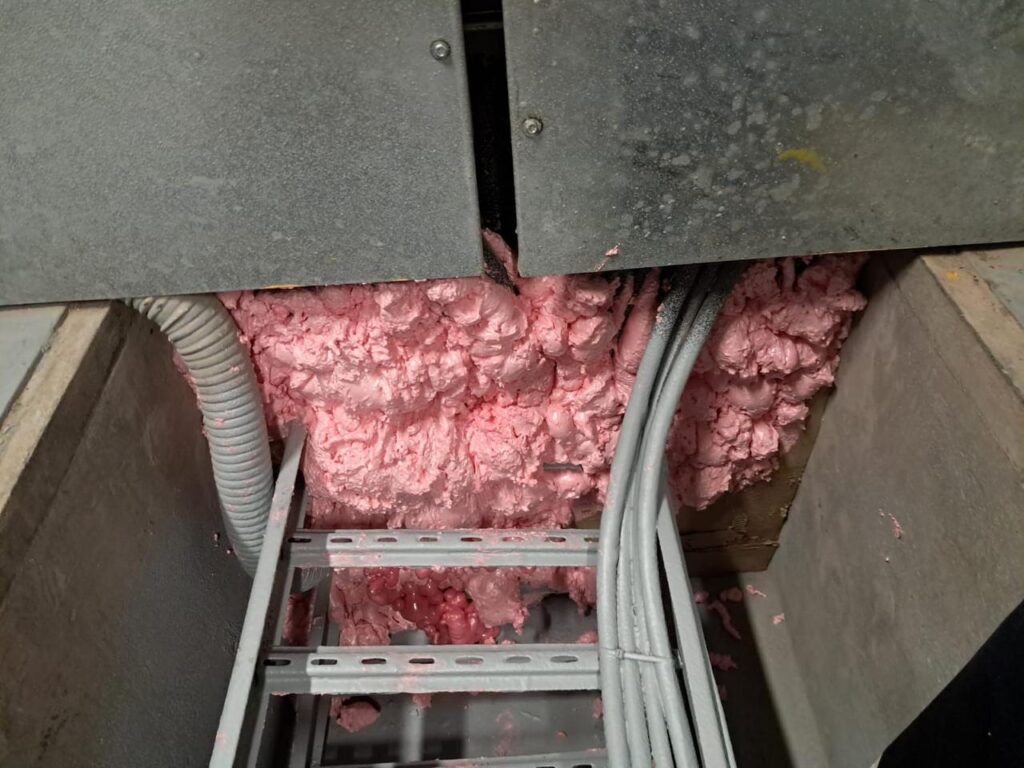

Donde las bandejas suben hacia los gabinetes quedaba una abertura irregular, atravesada por la escalerilla, por cables sueltos y por un ducto corrugado. Esa boca se rellenó con espuma cortafuego BOSS 813, una espuma expansiva de triple expansión listada bajo UL 1479 (ASTM E814), con sistemas de 1 y 2 horas. Una vez curada, la humedad no la afecta.

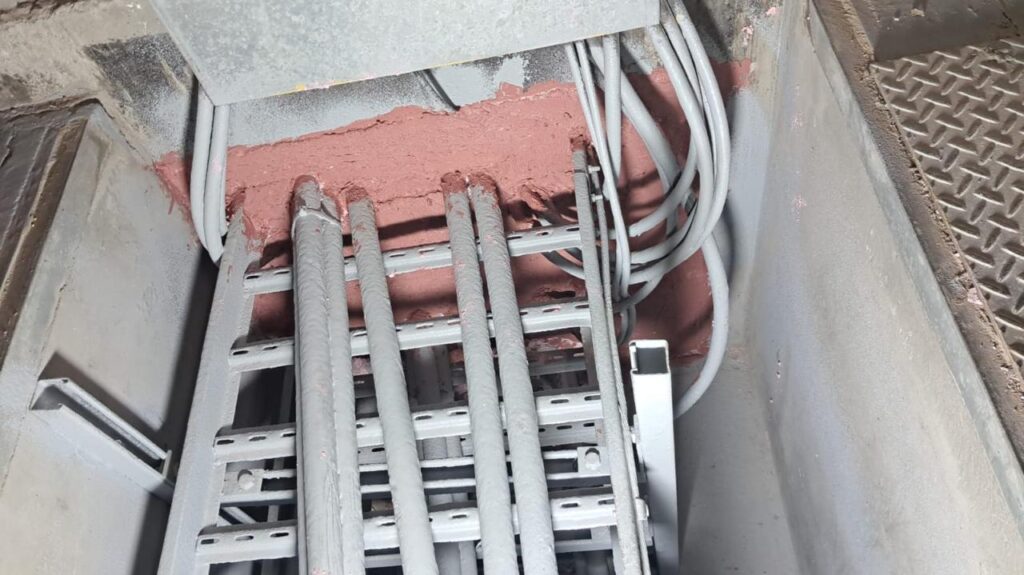

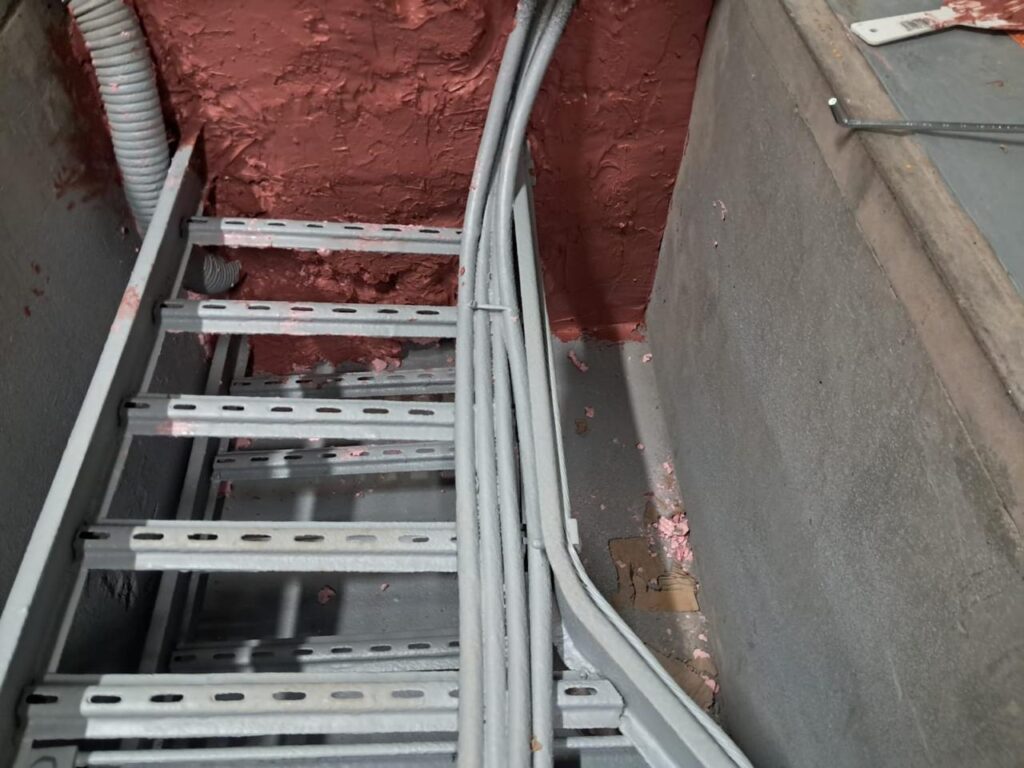

Por encima se terminó con BOSS 816+, un sellan en base acrílico cortafuego intumescente base agua, ensayada bajo UL 1479 y UL 2079 (ASTM E1966), con índice 0 de llama y 0 de humo en ASTM E84. Sella el paso del humo, es estanca al agua y se mantiene flexible ante vibraciones. Espuma y sellante juntas forman un sistema firestop con certificación UL.

Cómo quedaron las bandejas y las pasadas

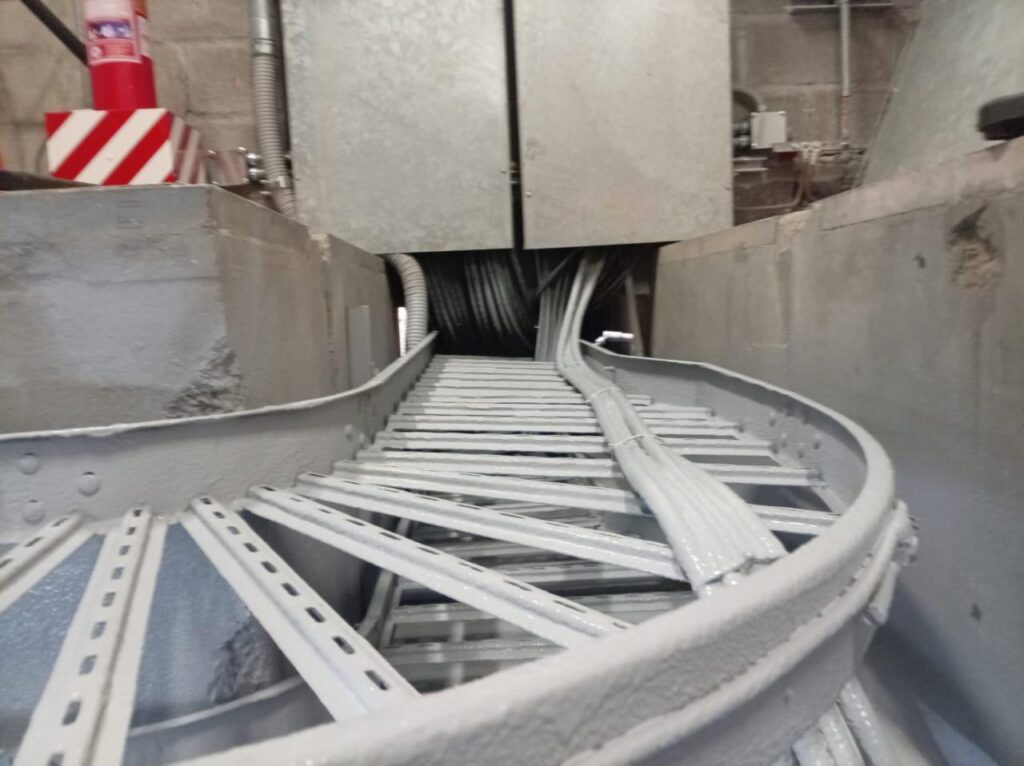

Al terminar, cables y escalerillas estaban cubiertos de punta a punta, incluidas las curvas donde la bandeja baja hacia los gabinetes, y las bocas bajo los gabinetes quedaron cerradas con el sello cortafuego BOSS.

Si tienes bandejas en canaletas o pasadas hacia gabinetes que te piden proteger, mándanos unas fotos por WhatsApp y te decimos qué sistema calza.

Preguntas frecuentes

¿Para qué sirve la pintura intumescente en cables eléctricos?
Forma una barrera térmica sobre la cubierta del cable que evita que la llama se propague por la bandeja, ya sea por un incendio externo o por un cortocircuito.

¿Hay stock de espuma y silicona cortafuego BOSS en Chile?
Sí, tenemos stock inmediato de BOSS 813 y BOSS 816+, y ya se han usado en varios proyectos, incluidos sistemas BESS.

¿Se acepta en Chile la certificación de FIREX EC 43?
Sí, su aprobación FM es aceptada en el mercado chileno.
